| Herkunftsort: | China |
|---|---|
| Markenname: | InterLED |
| Zertifizierung: | RoHS |
| Modellnummer: | BD3-3611XX-C11 |
| Min Bestellmenge: | 2000 |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-4 Wochen |
| Clour: | Weiß, rot, blau… | Montage: | THT (Durch-Loch-Technologie) |
|---|---|---|---|
| Funktion: | Grafiken | Farbe: | Alle Farben |
| Allgemeiner Stift: | Allgemeine Anode/Kathode | Herein gemacht: | China |
| Lebenszeit: | 50000HOURS | SOEM ODER ODM: | Ja, das ist es. |
| Anwendung: | Innen |

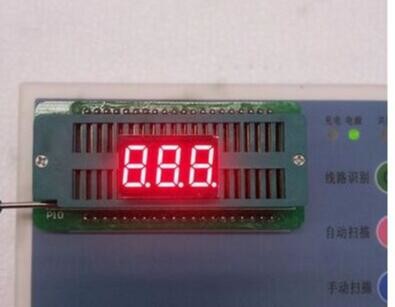

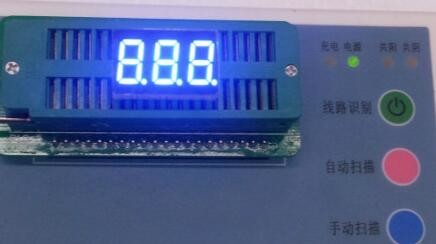

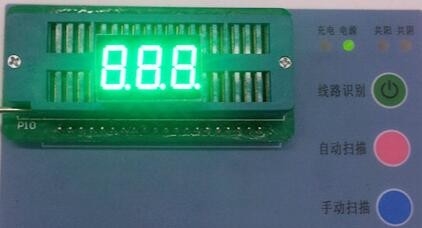

Dreistellige 0,36-Zoll-SMD-Sieben-Segment-Anzeige für den Innenbereich
Merkmale
• 0,36 Zoll (9,2 mm) Ziffernhöhe
• Liftzeit 30.000 Stunden
• RoHS-konform.
• Energieeffizient.
• Einfache Montage auf der PC-Platine.
Beschreibungen
• Dreistelliges 0,36-Zoll-SMD-Display
• Gemeinsame Anode oder gemeinsame Kathode
• Leuchtfarbe: Reingrün, Gelbgrün, Gelb, Bernstein, Orange, Rot, Tiefrot
• Standard: Graues Gesicht, weißes Segment.
| ■ Absolute Maximalbewertung (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Parameter | Symbol | Farbe | Zustand | Bewertung | Einheit | ||||||||||||||||||||||||||||||
| Verlustleistung pro Segment | PD | Blau | ─ | 45 | mW | ||||||||||||||||||||||||||||||
| Vorwärtsstrom pro Segment | WENN | Blau | ─ | 15 | mA | ||||||||||||||||||||||||||||||
| Herabstufung von If pro Segment | △WENN | Blau | Ta≧25℃ | 0,20 | mA/ | ||||||||||||||||||||||||||||||
| Spitzendurchlassstrom pro Segment | WENN P | Blau | 1/10 Duty 10KHz | 100 | mA | ||||||||||||||||||||||||||||||
| Sperrspannung pro Segment | VR | Blau | ─ | 5 | V | ||||||||||||||||||||||||||||||
| Betriebstemperaturbereich | Topr | ─ | ─ | -35~+85 | ℃ | ||||||||||||||||||||||||||||||
| Lagertemperaturbereich | Tstg | ─ | ─ | -35~+85 | ℃ | ||||||||||||||||||||||||||||||
| ■ Bewertung der elektrischen/optischen Eigenschaften (Ta=25℃): | |||||||||||||||||||||||||||||||||||
| Artikel | Symbol | Standort | Farbe | Testbedingung | Bewertung | Einheit | |||||||||||||||||||||||||||||
| Durchlassspannung | VF | Pro Seg | Blau oder anders | WENN=5mA | 2.6 | 2.9 | 3.2 | V | |||||||||||||||||||||||||||
| Rückstrom | Pro Seg | Blau oder anders | VR=5V | — | — | 100,0 | μ.A | ||||||||||||||||||||||||||||
| Leuchtstärke | IV | Pro Seg | Blau oder anders | WENN=5mA | — | 15 | — | mcd | |||||||||||||||||||||||||||
| Wellenlänge | λD | Pro Seg | Blau oder anders | WENN=5mA | — | 460 | — | nm | |||||||||||||||||||||||||||
| Halbe Breite der Spektrallinie | △λ | Pro Seg | Blau oder anders | WENN=5mA | — | 20 | — | nm | |||||||||||||||||||||||||||
| Lichtstärke-Anpassungsverhältnis (Segment zu Segment) | IV-M | — | — | WENN=5mA | — | — | 2:1 | — | |||||||||||||||||||||||||||
| ■ Lötbedingungen: | |||||||||||||||||||||||||||||||||||
| Handlöten | 295℃±5℃ in 3 Sekunden | ||||||||||||||||||||||||||||||||||
| Tauchlöten | 260℃±5℃ in 5 Sekunden | ||||||||||||||||||||||||||||||||||
| Automatisches Löten | 70℃~80℃ in 30 Sekunden, Löten 245℃±5℃ in 5 Sekunden | ||||||||||||||||||||||||||||||||||
